产品特点:

◆ 微型化设计,适合SEM、AFM、X射线衍射仪等空间有限的环境下使用;
◆ 由双螺纹螺杆在相反方向对称地驱动夹具,保持样品始终位于视场的中央,即实现原位作动,非常适合在线观察;
◆ 可进行拉伸、压缩、弯曲、剪切、蠕变、松弛等测试;
◆ 人性化的控制软件允许用户灵活方便的配置多种测试方式,包括应力控制应变控制及位移控制,加载波形有正弦波、三角波、梯形波等。
◆ 控制软件具有强大的多步加载功能和模块化的试验流程设计功能,可满足用户的特殊试验要求。


索取报价 下载资料

  • 详细介绍
  • 规格参数
  • 产品概述
  • 功能应用
  • 选配附件
  • 相关视频

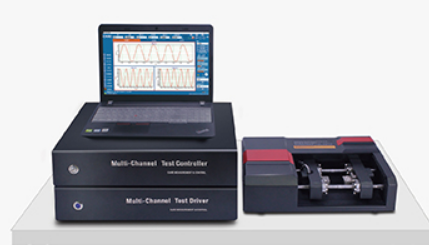

设备名称

原位力学试验系统

设备型号

IBTC-5000

最大额定载荷

5000N

载荷测量范围

0.4%~100%F.S.

载荷测量精度

优于示值的±0.2%(在载荷测量范围内)

最大疲劳加载频率

1Hz

位移测量范围

0~70mm(120mm)

位移分辨力

0.1μm

位移加载速率

5μm/s-1mm/s

净重

约12kg

外形尺寸

约370×300×100(mm)

选配工装

拉伸夹具、压缩夹具、剪切夹具等

选配环境附件

水浴环境、高温环境、腐蚀环境、可配合DIC系统使用

适用场合

柔性电子器件、金属材料、高分子材料、水凝胶薄膜、橡胶材料等的单轴原位力学性能测试


适合原位微观演化规律的在线观察


◇ 加载时两端夹具向相反方向对称运动, 保持样品始终位于视场的中央,适合原位在线观察;

◇ 配合光学显微镜、X射线衍射仪等微观观测设备,实现材料在加载过程中微观,组织演化规律的在线表征;

◇ 系统拥有自主知识产权的动态控制 ,可实现载荷、位移、应变等多通道闭环控制。

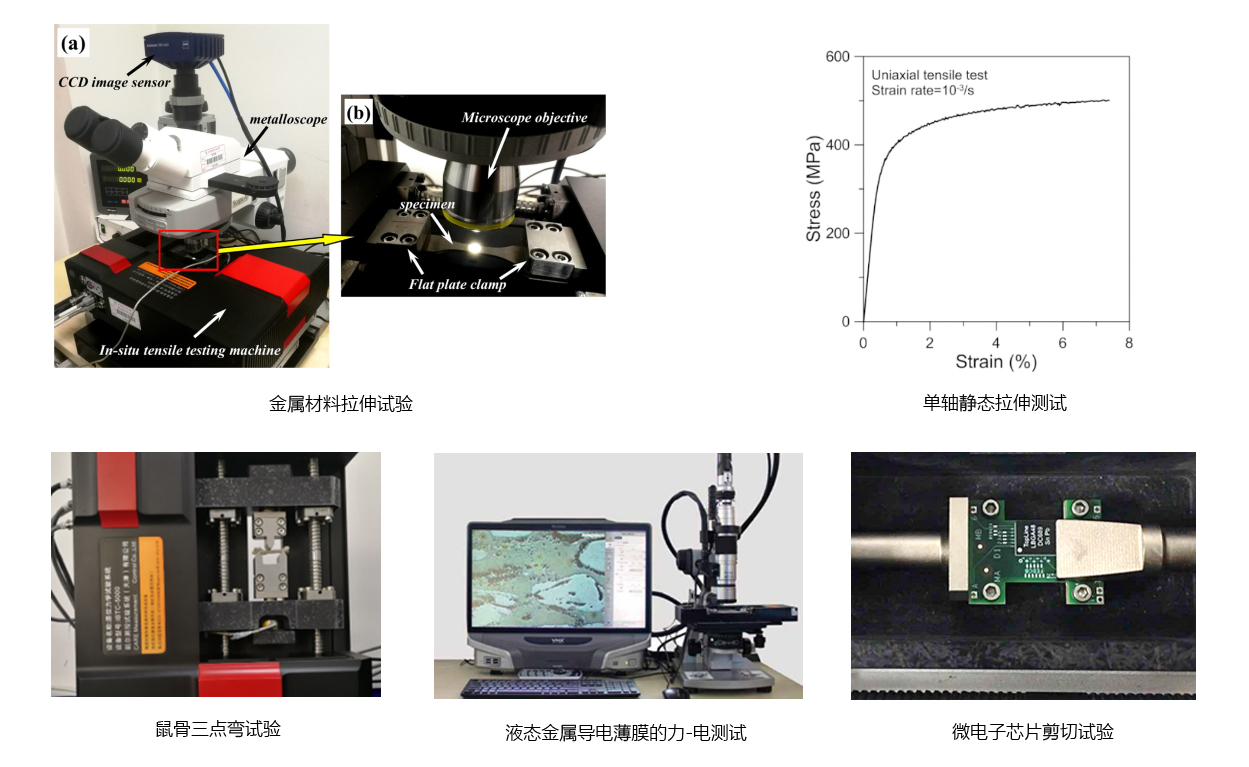

       使用相应的夹具,可以实现包括拉伸、压缩、疲劳、弯曲、剪切等在内的力学实验。同时,配合透射式结构,通过 X 射线,同步辐射光源,超景深显微镜等观测系统,可以实现对试样在表面疲劳损伤和裂纹扩展过程的在线表征,从而实现对材料力学性能、寿命预测、可靠性评估、宏观力学性能和疲劳性能与微观组织演化之间的关系等项目的研究。



水浴环境系统:含水平拉伸水浴槽、垂直压缩水浴槽、水浴温控系统、拉伸 和压缩水浴系统专用夹具),可实现室温~40 度的水浴温度 环境下的拉伸压缩等力学试验。测试材料在不同温度水浴环境下的力学性能,包括水浴环境下的拉伸、压缩、蠕变、松弛等,可配合非接触式视频引伸计使用(具有前置微型视窗)

显微观测系统:搭配显微观测系统,实现显微原位观测

高速非接触式视频引伸计采集应变:采用高速DIC系统,使用预喷散斑的试样,实现高频(15Hz以内疲劳试验)试验条件下的应变非接触采集,可选配DIC云图功能
