产品特点:

◆ 以大型电磁式电机为作动核心的新一代疲劳试验系统;

◆ 直接驱动式的电磁式电机运行稳定,重复性高,可以确保对于力和位移的精确控制;

◆ 内置的电磁式动作器具有低摩擦,高重复性等特点,系统响应高,高速度;

◆ 可进行拉伸、压缩、弯曲、剪切、蠕变、松弛等测试;

◆ 满足现代材料力学测试对于高精度、高频率、高稳定性、耐用性的严格要求;

◆ 具有无油、无密封、免维护、寿命长、集成性高、安装方便、占地空间小等特点;

◆ 多种夹具、附件可供选择。

索取报价 下载资料

  • 详细介绍
  • 规格参数
  • 产品概述
  • 功能应用
  • 选配附件
  • 相关视频

爱采购详情页(产品介绍) 拷贝 2.jpg1691725906123617 拷贝.jpg首图 拷贝 2.jpg

设备型号

M-3000

最大载荷峰值

4400N

动态载荷峰值

3000N

静态载荷峰值

2100N

试验机级别

0.5级

载荷测量范围

0.4%-100%F.S.

载荷测量精度

优于示值的±0.2%(在载荷测量范围内)

最大疲劳加载频率

100Hz

轴向行程

30mm

位移分辨力

0.1μm

测试空间(上下夹具空间)

0-950mm

净重

约900kg

外形尺寸

约1000×700×1800(mm)

选配环境附件

水浴环境、高温环境、低温环境、湿度环境等

适用场合

金属材料、高分子材料、复合材料等疲劳/断裂/静态测试,外科植入物静态/动态测试(如创伤类、关节类、脊柱类、齿科类要求的各类测试)、高分子材料拉伸疲劳测试、橡胶材料裂纹扩展测试等

选配工装

机械式拉伸夹具、压缩夹具、弯曲夹具,股骨柄专用夹具、四点弯夹具、脊柱棒/螺钉专用夹具、胫骨平台专用夹具、椎体切除模型系统压缩/拉伸专用夹具、齿科种植体夹具等



以大型电磁式电机为作动核心的新一代疲劳试验系统


◇ 直接驱动式电磁式电机 运行稳定,重复性高,可以确保对于力和位移的精确控制。

◇ 内置的电磁式作动器有低摩擦、高重复性等特点,系统响应速度快。

◇ 无油、无密封、免维护、寿命长。

◇ 集成性高、安装方便、占地空间小。

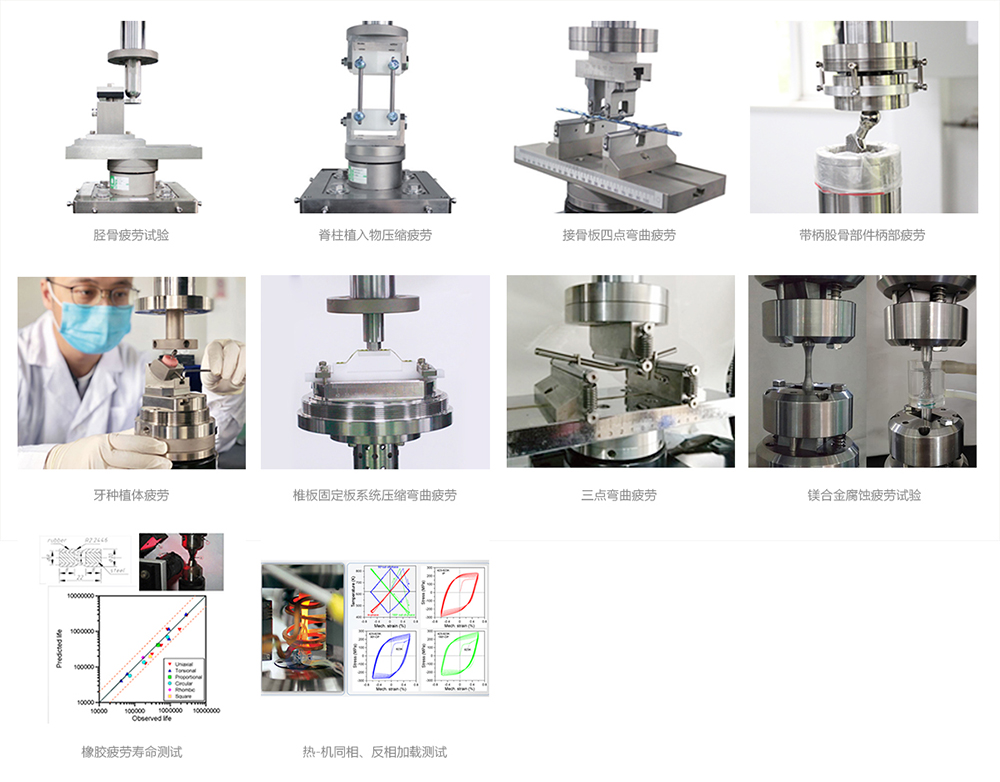

1、高分子板材的裂纹扩展试验:

采用高分子平板试样专用夹具,结合视频引伸计实现裂纹扩展速率和路径的监测与记录

2、DMA功能:

可实时计算和记录“时间-损耗因子(tanδ)”、“时间-储能模量(E’)”、“时间-损耗模量(E’’)等,配合橡胶压缩生热夹具使用可另外记录“时间-表面温度(TON)”,“时间-内部温度(THBU)数据

3、高低温湿度环境试验:

采用EBM-01型高低温湿度环境箱,能提供-190℃低温至350℃高温、20~98%R.H的湿度环境,实现材料在低温、高温、湿度等复杂环境下的力学性能测试

4、高速非接触式视频引伸计采集应变:

采用高速DIC系统,有NDDS-02(二维)和NDDS-04(三维)两种型号可选,使用预喷散斑的试样,实现高频(15Hz以内疲劳试验)试验条件下的应变非接触采集,可选配DIC云图功能

5、低速非接触式视频引伸计采集应变:

非接触式视频引伸系统(选配),有NDDS-01和NDDS-03两种型号可选配,由CCD、镜头、光源、支架、软件等部分构成,采用图像处理的方式,捕捉样品表面的标记,实时的自动计算标记之间的像素变化,从而起到应变测量的效果

6、恒温水浴环境试验:

采用耐腐蚀恒温水浴槽(选配),实现恒温水浴(可承受多种类型的腐蚀液)环境下的力学性能测试

7、椎体切除模型拉压夹具:适用于脊柱植入物压缩疲劳试验

8、胫骨托疲劳夹具:适用于胫骨托疲劳试验

9、四点弯夹具:适用于骨板四点弯曲和髓内钉四点弯曲试验

10、牙种植体疲劳夹具:适用于牙种植体疲劳试验

11、骨水泥四点弯水浴工装:适用于骨水泥四点弯曲试验

12、股骨疲劳夹具:适用于带柄股骨部件疲劳试验

13、楔形夹具

14、压缩夹具

15、三点弯夹具

16、平面拉伸夹具

17、螺栓夹具

18、硫化橡胶测温夹具

19、细丝夹具

20、高温夹具
