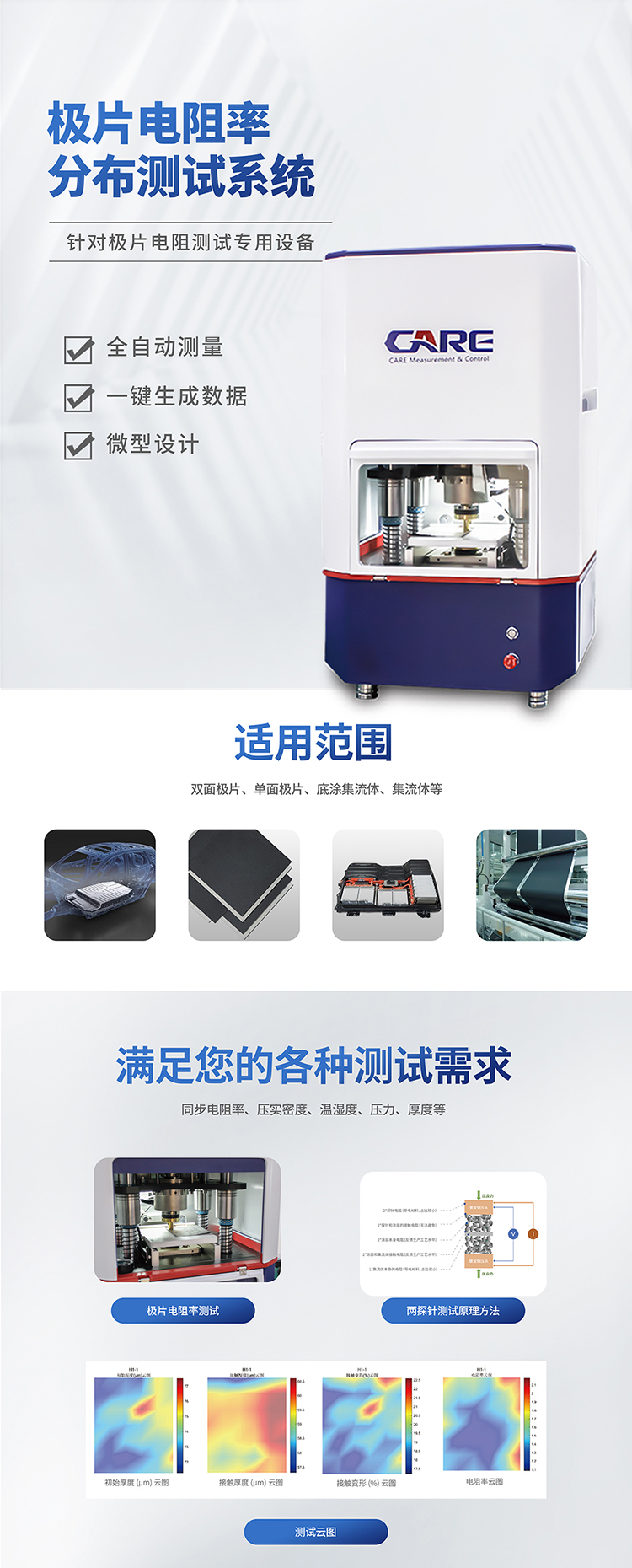

产品特点:

◆ 测试对象:双面极片、单面极片、底涂集流体、集流体。

◆ 高精度的压应力控制,更自由的压应力加载方式,经柔度修整的厚度精确测量。

◆ 高精度、变量程的交流电阻测量,手动、自动送样,多点测量、环境温、湿度同步记录。

◆ 软件一键输出各数据云图,清晰直观显示极片中各关键参量分布情况。


索取报价 下载资料

  • 详细介绍
  • 规格参数
  • 功能应用
  • 产品概述

1产品介绍 拷贝 2.jpg2产品特点 拷贝 2.jpg首图 拷贝 2.jpg

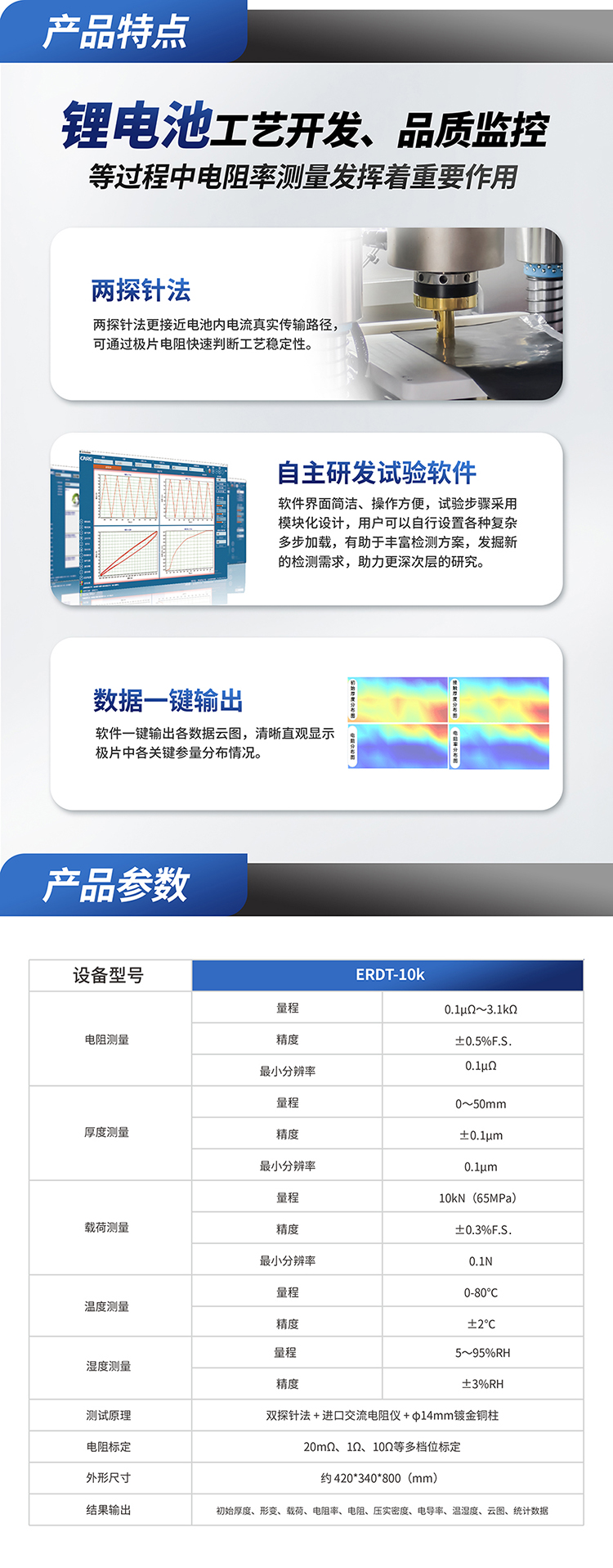

主要技术参数

电阻测量

量程

0.1μΩ~3.1kΩ

精度

±0.5%F.S

最小分辨率

0.1μΩ

厚度测量

量程

0~50mm

精度

±0.1μm

最小分辨率

0.1μm

载荷测量

量程

10kN(65MPa)

精度

±0.3%F.S

最小分辨率

0.1N

温度测量

量程

0-80℃

精度

±2℃

湿度测量

量程

5~95%RH

精度

±3%RH

测试原理

双探针法 + 日置交流电阻仪 + φ14mm镀金铜柱

电阻标定

20mΩ、1Ω、10Ω等多档位标定

尺寸(长*宽*高 )

420*340*800mm

结果输出

初始厚度、形变、载荷、电阻率、电阻、电导率、温湿度、统计数据、云图等






初始厚度:初始轻微接触下的厚度

接触厚度:极片受压后的厚度

接触变形:计算压缩形变量=(初始厚度-接触厚度)/初始厚度

极片电阻:两探针法得到总电阻值

电阻率:使用接触厚度计算电阻率

统计学分析数据
