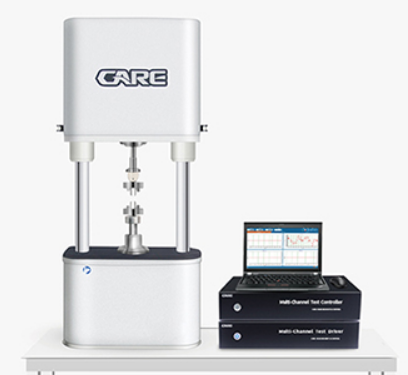

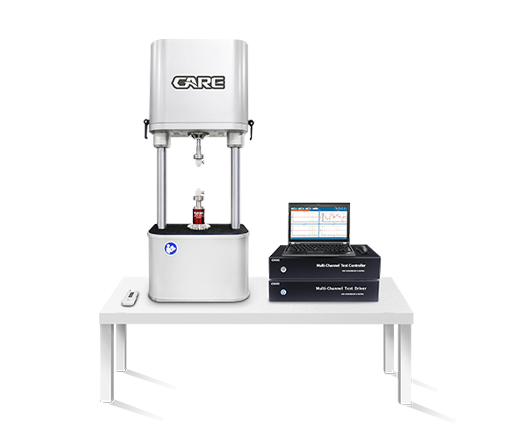

M-100T_微型电磁式动态力学试验系统_凯尔测控试验系统（天津）有限公司

◆ 以小型电磁式电机为作动核心的新一代疲劳试验系统；

◆ 满足材料力学测试对于生物材料力学实验高精度、高频率、高稳定性、耐用性的严格要求；

◆ 可选配扭转通道，实现多轴拉扭加载；

◆ 可进行拉伸、压缩、弯曲、剪切、扭转（选配）、蠕变、松弛等测试；

◆ 适用于测试金属材料、微电子材料、高分子材料和生物材料；

◆ 多种夹具和附件可供选择。

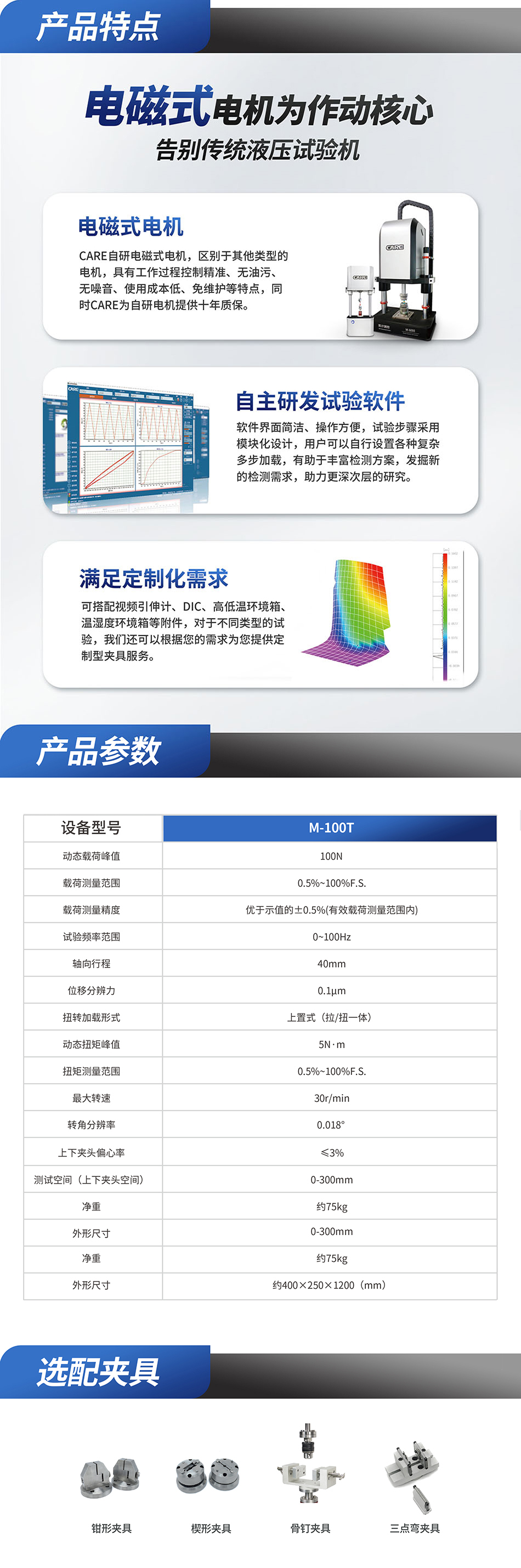

首图拷贝 2.jpg

设备型号		M-100T
轴向	最大载荷峰值	100N
	动态载荷峰值	100N
	静态载荷峰值	40N
	载荷测量范围	0.4%~100%F.S.
	载荷测量精度	优于示值的±0.2%（在载荷测量范围内）
	最大疲劳加载频率	100Hz
	轴向行程	40mm
	位移分辨力	0.1μm
扭转	扭转加载形式	上置式（拉/扭一体）
	动态扭矩峰值	5N·m
	扭矩测量范围	0.4%~100%F.S.
	扭矩测量精度	优于示值的±0.2%（在扭矩测量范围内）
	最大扭转加载频率	1Hz（静态或低频动态）
	转角测量范围	无角度限制
	最大转速	30r/min
	转角分辨力	0.018°
测试空间（上下夹头空间）		0-300mm
净重		约75kg
外形尺寸		约400×250×1200(mm)
电气要求		AC220V 300W
选配附件		骨钉夹具、钳式夹具、压缩夹具、三点弯夹具等
适用场合		外科植入物静态/动态测试（如骨钉自攻试验、骨钉旋入旋出试验、小载荷静态试验、动态疲劳等）

为满足小载荷25-200N力学试验设计

◇ 为满足小载荷力学实验设计

◇ 满足材料力学测试对于高精度、高频率、高稳定性、耐用性的严格要求

◇ 以小型电磁式电机为作动核心的新一代疲劳试验系统

1、高分子板材的裂纹扩展试验：

采用高分子平板试样专用夹具，结合视频引伸计实现裂纹扩展速率和路径的监测与记录

2、DMA功能：

可实时计算和记录“时间－损耗因子（tanδ）”、“时间-储能模量（E’）”、“时间-损耗模量（E’’）等，配合橡胶压缩生热夹具使用可另外记录“时间-表面温度（TON）”，“时间-内部温度（THBU）数据

3、高低温湿度环境试验：

采用EBM-01型高低温湿度环境箱，能提供-190℃低温至350℃高温、20～98%R.H的湿度环境，实现材料在低温、高温、湿度等复杂环境下的力学性能测试

4、高速非接触式视频引伸计采集应变：

采用高速DIC系统，有NDDS-02（二维）和NDDS-04（三维）两种型号可选，使用预喷散斑的试样，实现高频（15Hz以内疲劳试验）试验条件下的应变非接触采集，可选配DIC云图功能

5、低速非接触式视频引伸计采集应变：

非接触式视频引伸系统（选配），有NDDS-01和NDDS-03两种型号可选配，由CCD、镜头、光源、支架、软件等部分构成，采用图像处理的方式，捕捉样品表面的标记，实时的自动计算标记之间的像素变化，从而起到应变测量的效果

6、恒温水浴环境试验：

采用耐腐蚀恒温水浴槽（选配），实现恒温水浴（可承受多种类型的腐蚀液）环境下的力学性能测试

7、钳形夹具

8、三点弯夹具

9、压缩夹具

10、四点弯夹具

11、卧式支架

12、骨钉夹具：适用于骨钉自攻和旋动扭矩试验

13、骨钉扭断夹具：适用于骨钉扭断试验
