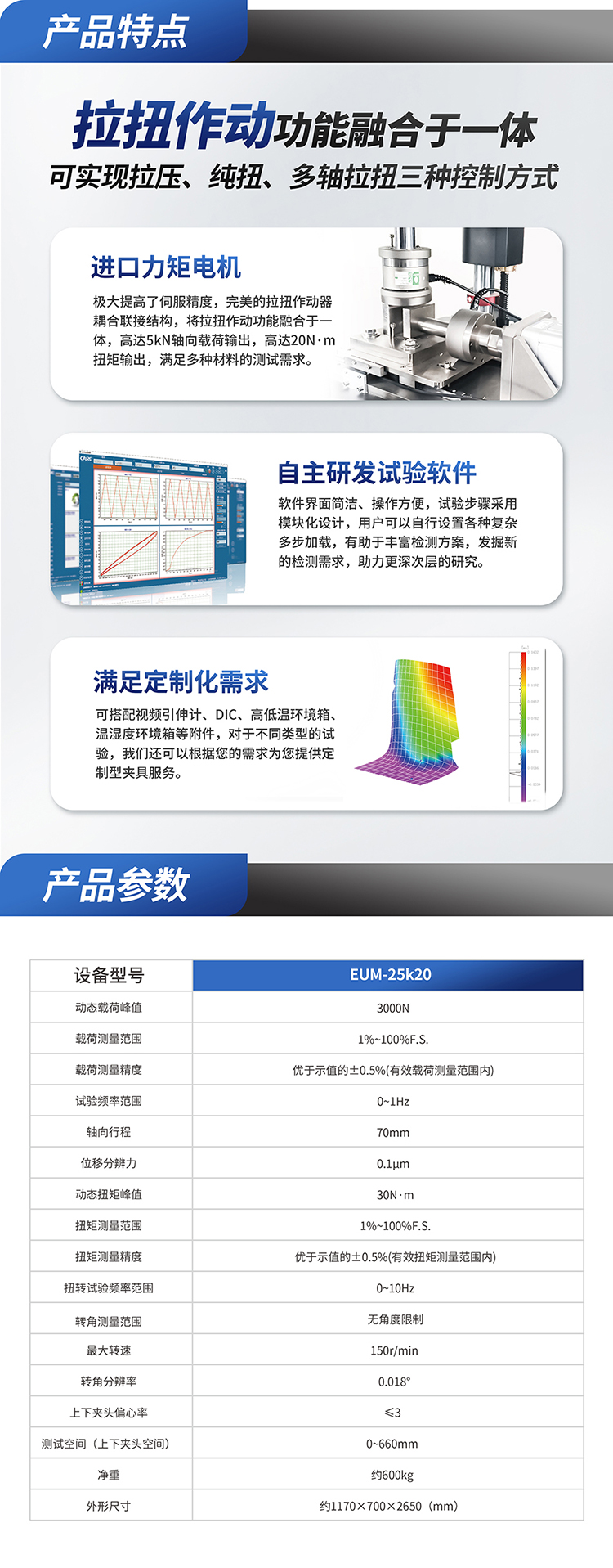

产品特点:

◆ 采用进口力矩电机,极大提高了伺服精度,完美的拉扭作动器耦合联接结构,将拉扭作动功能融合于一体,高达5kN轴向载荷输出,高达20N·m扭矩输出,满足多种材料的测试需求;

◆ 液压辅助系统,可轻松实现横梁升降与锁紧、试样装夹等动作,试验操作高效、便捷;

◆ 采用高精度的进口拉扭传感器,配合高精度零回隙滚珠丝杠,载荷与扭矩精度均达显示值的±0.5%或满量程的±0.05%(取优);

◆ 可实现单轴拉压、纯扭和拉扭多轴三种控制方式,可进行拉伸、压缩、弯曲、剪切、蠕变、松弛等测试。


索取报价

  • 规格参数
  • 产品概述
  • 功能应用
  • 选配附件
  • 相关视频

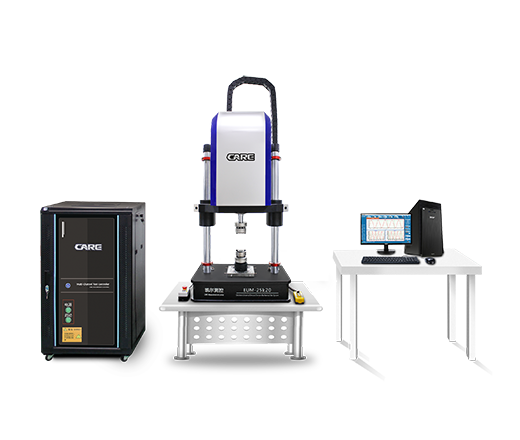

 设备名称: 电子万能拉扭力学试验系统

 设备型号: EUM-25k20

 轴向动态载荷峰值: 3000N

 最大静态载荷: 3000N

 载荷测量范围: 0.5%~100%FS

 载荷示值相对误差: ≤0.5%FS

 载荷分辨率: 显示值的±0.5%或满量程的±0.05%(取优)

 加载频率: 0-1Hz

 轴向电机轴向行程: 70mm

 位移分辨率: 1μm

 扭转扭转加载形式: 上置式(拉/扭一体)

 动态扭矩峰值: 30N·m

 最大静态扭矩: 20N·m

 扭矩测量范围: 0.5%~100%FS

 扭矩示值相对误差: ≤0.5%FS

 扭矩分辨率: 显示值的±0.5%

 扭转加载频率: 0~10Hz(静态或低频、高频动态)

 转角测量范围: 无角度限制

 最大转速: 150r/min

 转角分辨率: 0.018°

 试验机级别: 0.5级

 上下夹头偏心率: ≤3%

 测试空间(上下夹头空间): 0-400mm

 净重: 约600kg

 外形尺寸: 约1170x700x2650(mm)


哑铃型空心圆柱的拉-扭复合测试/纯扭测试


◇ 采用进口力矩电机,拉扭作动器耦合联接结构,高达5kN轴向载荷输出,20N.m 扭矩输出;

◇ 可轻松实现横梁升降与锁紧、试样装夹等动作, 试验操作高效、便捷;

◇ 载荷与扭矩精度均达显示值的±0.5%或满量程的±0.05%(取优);

◇ 可实现单轴拉压、纯扭和拉扭多轴三种控制方式,可进行拉操作高效、便捷  伸、压缩、弯曲、剪切、蠕变、 松弛等测试。

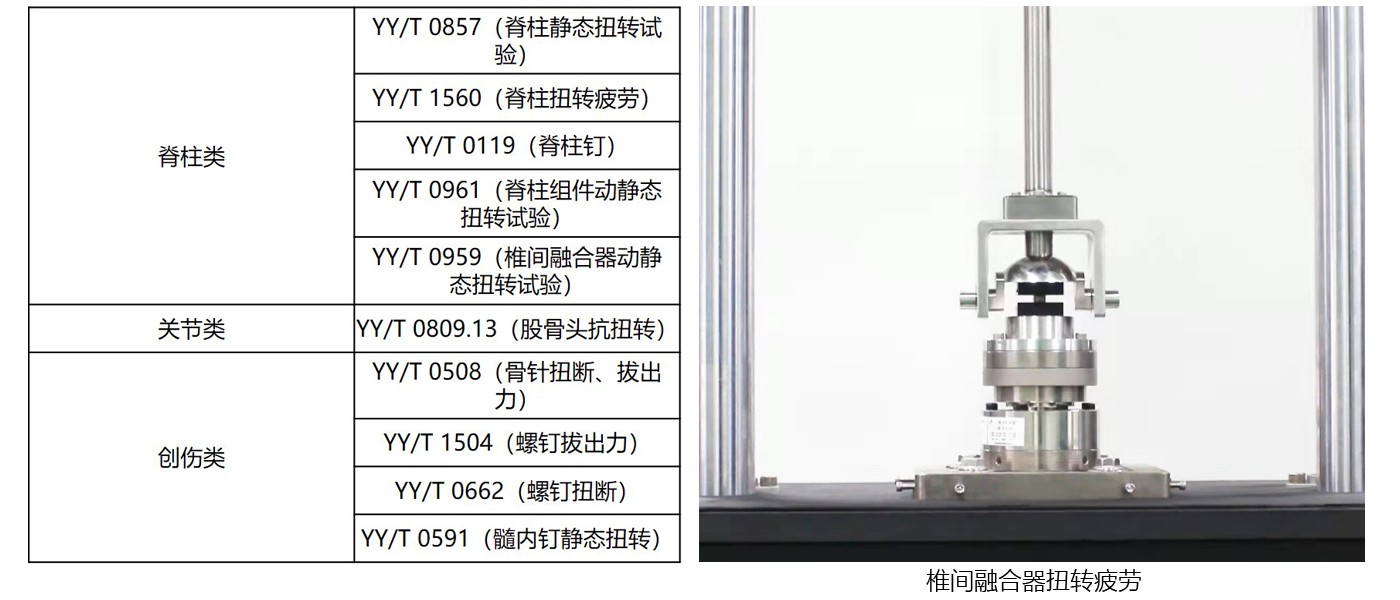

       电子万能拉扭力学试验系统可完成扭转、拉扭、压扭等试验方案,在外科植入物方按照标准可完成金属接骨螺钉、脊柱钉棒系统、椎间融合器等试验,此外同样可以完成金属材料、高分子材料等的扭转疲劳研究。

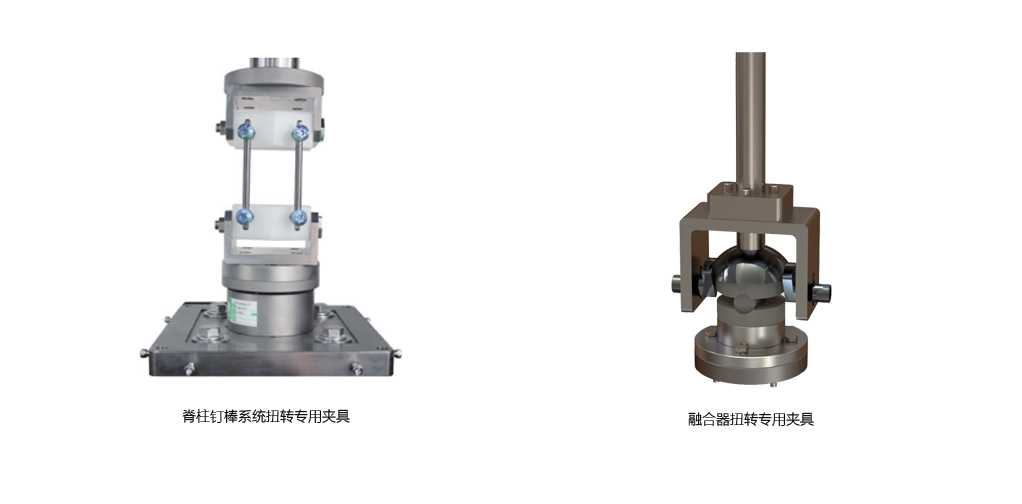

脊柱棒/钉扭转专用夹具、融合器扭转专用夹具、接骨螺钉拉扭专用夹具、锥度紧配强度测试专用夹具、股骨头扭转专用夹具等。
