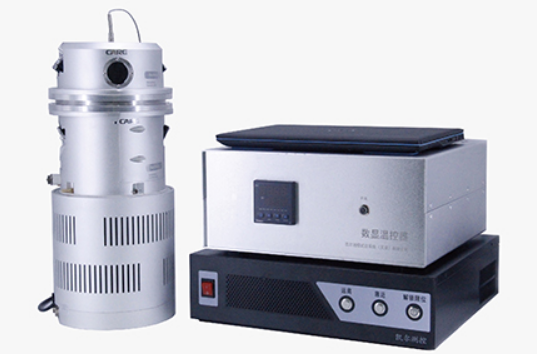

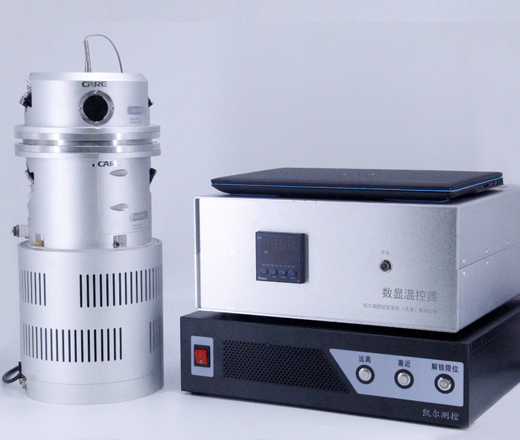

◆ 用于X-ray CT的力学试验系统是一种新型材料力学性能测试和在线观测系统。

◆ 加载主机采用特殊结构实现单轴双向拉伸(压缩)的对称加载方式，保证被加载试件的中心位置不变，可对金属材料、高分子材料、生物材料等进行静态和动态力学测试。

◆ 使用相应的夹具，可以实现包括拉伸、压缩、疲劳、弯曲、剪切等在内的力学实验。同时，配合透射式结构以及高温加热炉，通过X射线，同步辐射光源等观测系统，可以实现对试样在特殊环境温度要求下的在线观测，从而更加真实的反应材料在实际使用过程中的微观组织变化。

1产品介绍拷贝.jpg 首图拷贝 2.jpg

设备名称	用于X-Ray CT的原位力学试验系统
设备型号	IBTC-5KCT
最大额定载荷	5000N
载荷测量范围	0.4%~100%F.S.
载荷测量精度	优于示值的±0.2%（在载荷测量范围内）
最大疲劳加载频率	1Hz
位移测量范围	10~30mm
位移分辨力	0.1μm
位移加载速率	5μm/s-1mm/s
净重	约12kg
外形尺寸	约370×300×100（mm）

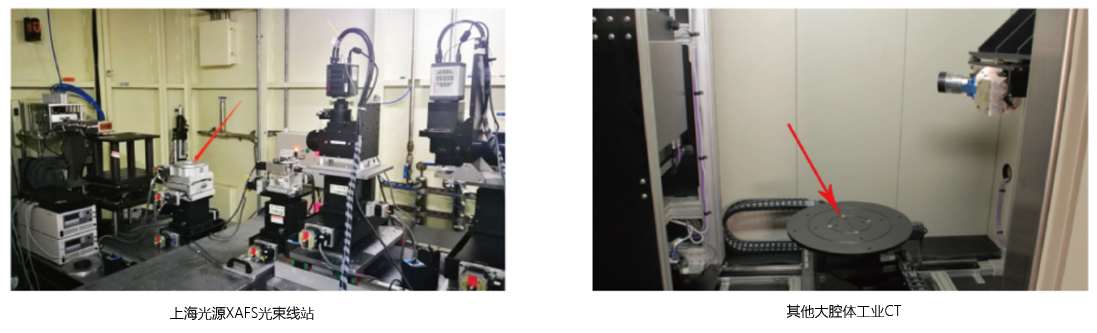

使用方式	适用于上海光源13号站
选配工装	压盖式夹具
选配环境附件	聚焦加热系统
适用场合	金属材料、高分子材料、陶瓷材料等进行静态和动态力学测试

适用于台式工业CT原位观测下力热氧联合性能测试

◇ 试样具有氮气保护系统，防光路横向纵穿圆形的纯铝视窗，无其他结构干扰光路;

◇ 装置整体做360度旋转(配合CT的旋转台);

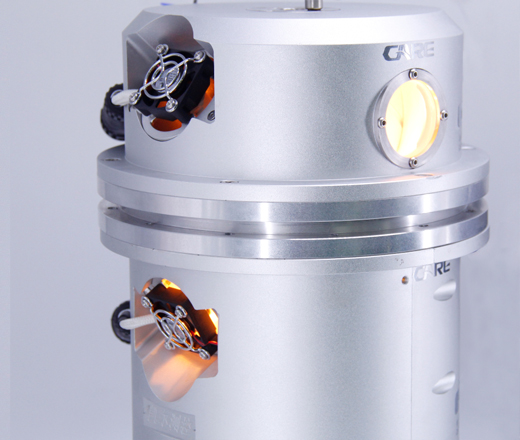

◇ 创新性的使用进口卤素灯聚焦加热方式，温度更高、升温更快、不影响射线光路。

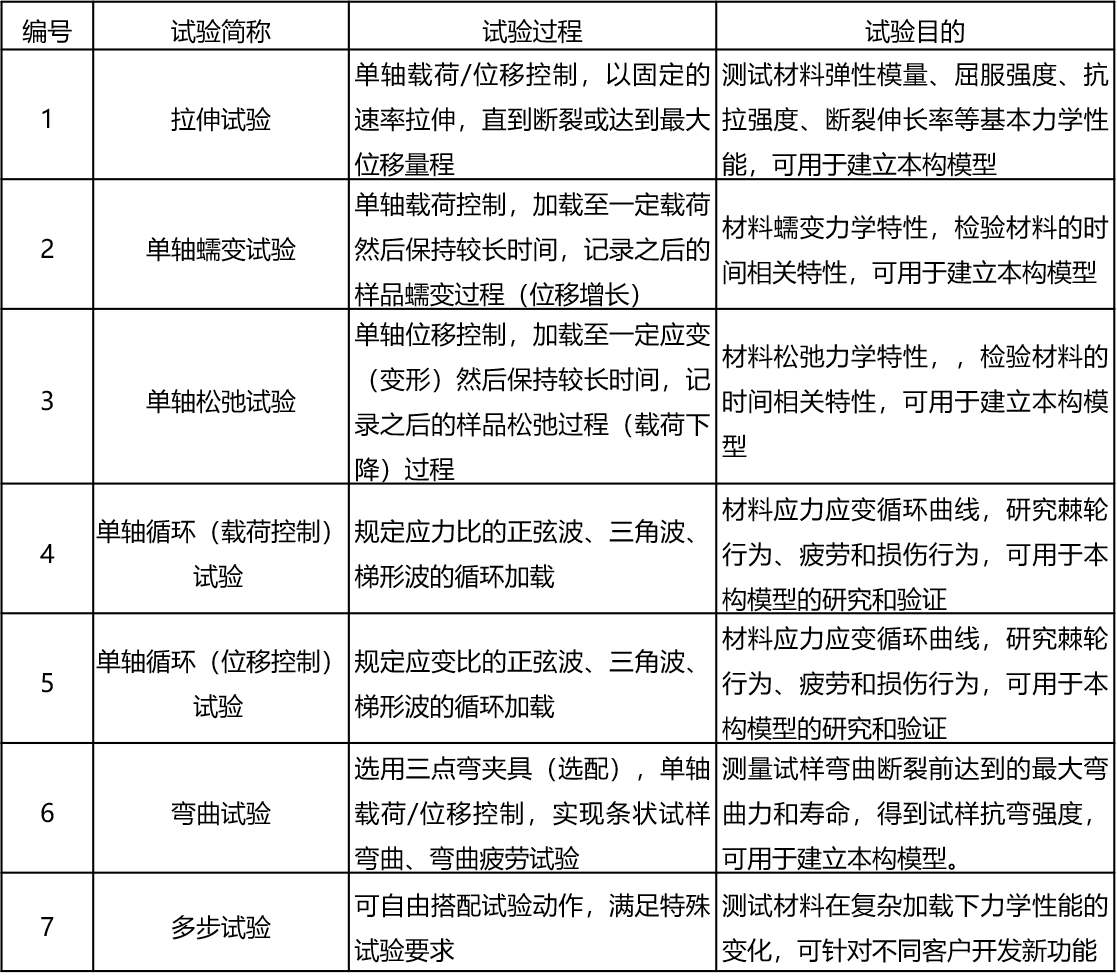

用于X-ray CT的力学试验系统的标准功能包括拉伸试验、压缩试验、蠕变试验、松弛试验、疲劳试验和自定义试验。具体试验方式和功能如下：

拉伸夹具：4Cr13不锈钢材质，高夹紧力，具有防滑纹设计；

压缩夹具：4Cr13不锈钢材质压缩圆盘，带防滑纹；

低速非接触式视频引伸计：用光学图像处理的方式捕捉试样上的标记，从而计算应变。

高速非接触式视频引伸计：可实现高速应变采集、应变控制试验，具有DIC功能，实现应变场的实时分析。
